Теплосчетчик ТС.ТМК-Н
Зарегистрирован в Государственном реестре средств измерений под № 21288-09
Назначение и область применения
ТС.ТМК-Н применяются в качестве измерителей и регистраторов параметров теплоносителя и тепловой энергии в водяных системах теплоснабжения. Теплосчетчики ТС.ТМК-Н используют в автоматизированных системах учета технологических параметров, а также у производителей и потребителей тепловой энергии и теплоносителя
Особенности теплосчетчика ТС.ТМК-Н:
- Возможно подключение счетчика воды (дальность линии связи до 300 м) или использование до 6 преобразователей расхода (электромагнитных, вихревых, ультразвуковых);
- Возможно подключение до 8 термопреобразователей сопротивления с характеристиками 100 Ом или 500 Ом (дальность линии связи до 300 м);
- Возможно подключение до 6 преобразователей давления с унифицированным выходным сигналом постоянного тока 0-5, 0-20, 4-20 мА (дальность линии связи до 300 м);
- Измеряет параметры теплоносителя по каждому из четырех возможных теплообменных контуров;
- Выполняется в варианте с автономным питанием (в комплекте с тепловычислителями ТМК-Н12(13);
- Возможно объединение в информационную сеть для передачи и дистанционного снятия архивных и текущих данных;
- Межповерочный интервал 4 года;
- Удобный монтаж и эксплуатация;
| Характеристики теплосчетчика ТС.ТМК-Н в зависимости от исполнения | ТС.ТМК-НП | ТС.ТМК-НП | ТС.ТМК-НП | ТС.ТМК-НТ | ТС.ТМК-НР | ТС.ТМК-НЛ |
| Тип тепловычислителя | ТМК-Н100 | ТМК-Н12 ТМК-Н20 ТМК-Н120 |
ТМК-Н13 ТМК-Н30 ТМК-Н130 |
ВКТ-7 | СПТ-943 | СПТ-941 |
| Максимальное количество используемых преобразователей Расхода/температуры/давления | 6/8/6 | 2+1/2/2 | 4+1/4/4 | 6/5/5 | 6/6/4 | 2/2/0 |
Возможности теплосчетчика ТС.ТМК-Н:
Теплосчетчик выполняет регистрациювременных параметров в электронном архиве.
Основные параметры:масса (объем), температура, давление, тепловая энергия,
нештатные ситуации, даты, время суток и время безаварийной работы по каждому
измерительному каналу.
Необходимые данные, текущие и архивные, могут быть считаны любым удом образом:
выведены на ЖК-индикатор, на принтер, в персональный компьютер.
Условия эксплуатации:
Условия эксплуатации теплосчетчика и его составных частей согласуются в
соответствии с требованиями их эксплуатационной документации.
Основные технические и метрологические характеристики
|
Диапазоны показаний параметров: |
Исполнения теплосчетчиков |
|||||||
|
ТС.ТМК-HП |
ТС.ТМК-НT |
ТС.ТМК-НЛ |
ТС.ТМК-НР |
|||||
|
0ХХ |
1ХХ |
|||||||
|
Тепловая энергии, ГДж (Гкал) |
0...9999999,9 |
0...199999999 |
0...99999999 |
|||||
|
Масса, т; объем, м3 |
0...9999999,9 |
0...199999999 |
0...99999999 |
|||||
|
Температура теплоносителя, оС |
3...150 |
0…150 |
0…180 |
0…175 |
0…175 |
|||
|
Разность температур, оС |
3...147 |
2…148 |
2…180 |
3...145 |
3...145 |
|||
|
Давление, МПа (кгс/см2) |
0…1,6 (0...16) |
|||||||
|
Времени работы, ч |
0…99999 |
0…999999 |
0…49999 |
0...99999999 |
||||
|
Допустимые пределы погрешностей при измерении: |
|
|||||||
|
- тепловой энергии, % |
класс С или В по ГОСТ Р 51649 |
|||||||
|
- массы (объема), % |
+ 2 %* |
|||||||
|
- температуры, оС |
+ (0,4+0,002 ·t) |
|||||||
|
- разности температур, % |
+ (0,25+5·Δtмин/Δt) |
|||||||
|
- давления, %, |
** +1,1(γпд2 +γтв2)1/2 |
|||||||
|
- времени, % |
0,001 |
0,01 |
||||||
* За рабочий принимается диапазон расходов преобразователя, в котором относительная погрешность не превышает ±2 %.
**γпд – пределы погрешности используемых преобразователей давления (но не более ±1%);
γтв – пределы погрешности измерений давления используемым вычислителем;
t – температура теплоносителя ;
Δt – разность температур между трубопроводами одного теплообменного контура.
Погрешность при измерении температуры абсолютная, давления - приведенная по остальным показателям - относительная.
Типы и основные характеристики преобразователей объема(расхода):
| Типы преобразователей объема (расхода) | Ду, мм | Диапазон расходов, м3/ч | Диапазон температур, °С | Рабочее давление, Мпа |
| Преобразователь расхода электромагнитный МастерФлоу |
10 |
|
|
1,6 |
| Вихревой электромагнитный преобразователь расхода ВПС |
20...200 |
0,1...1200 | 5...150 | 1,6 |
| Вихревой электромагнитный преобразователь расхода ВЭПС-Т(И) |
20...200 |
0,25...630 | 5...150 | 1,6 |
| Счетчик жидкости акустический АС-001 |
15...80 |
0,025-100 | 5...150 | 1,6 |
| Счетчики воды ТЭМ |
15...50 |
0,03...30 | 5...150 | 1,6 |
| Счетчики горячей воды ВСТ |
15...250 |
0,012...1200 |
5...95, 5...150 |
1,6 |
| Счетчики холодной и горячей воды ВМХ, ВМГ |
40...300 |
0,8...2000 |
5...50, 50...150 |
1,6 |
| Счетчики крыльчатые холодной и горячей воды СКБ |
25...40 |
0,05...20 |
5...50, 5...90 |
1,6 |
| Счетчики горячей воды крыльчатые MTW и MTH (Zenner) |
15...40 |
0,015...30 |
до 90, до 150 |
1,6 |
| Счетчики холодной и горячей воды WP, WPH,WPV, WI (Zenner) |
50...400 |
1,2...2000 | 40,90,150 | 1,6 |
| Счетчики холодной и горячей воды крыльчатые WFK3, WFW3 |
15 |
0,03...3 |
до
40, до 90 |
1,6 |
| Счетчики холодной и горячей воды крыльчатые WFK2, WFW2 |
15, 20 |
0,03...5 |
до
40, до 90 |
1,6 |
| Преобразователь расхода электромагнитный ПРЭМ |
15...150 |
0,01...630 | 0...150 | 1,6 |
| Расходомер-счетчик электромагнитный ЭРСВ «ВЗЛЕТ ЭР» |
10..300 |
0,023... 3000 | 0...150 | 2,5 |
| Преобразователь расхода вихреакустический МЕТРАН-300ПР |
25...300 |
0,18... 2000 | 1...150 | 1,6 |
| Ультразвуковой расходомер -счетчик УРСВ - «ВЗЛЕТ МР» |
10...300 |
0,08...3000 | 1...160 | 2,5 |
| Преобразователи расхода вихревые электромагнитные ВЭПС | 20...300 | 0,3...1600 | 5...150 | 1,6 |
| Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР 550 | 15...150 | 0,006...600 | 1...150 | 1,6 |
| Счетчики жидкости ультразвуковые ПРАМЕР-510 | 40...200 | 0,5...800 | 0...150 | 1,6 |
- Руководство по эксплуатации на ТС.ТМК-Н (570 Кб от 01.04.2011 г.)
- Сертификат (164 Кб)

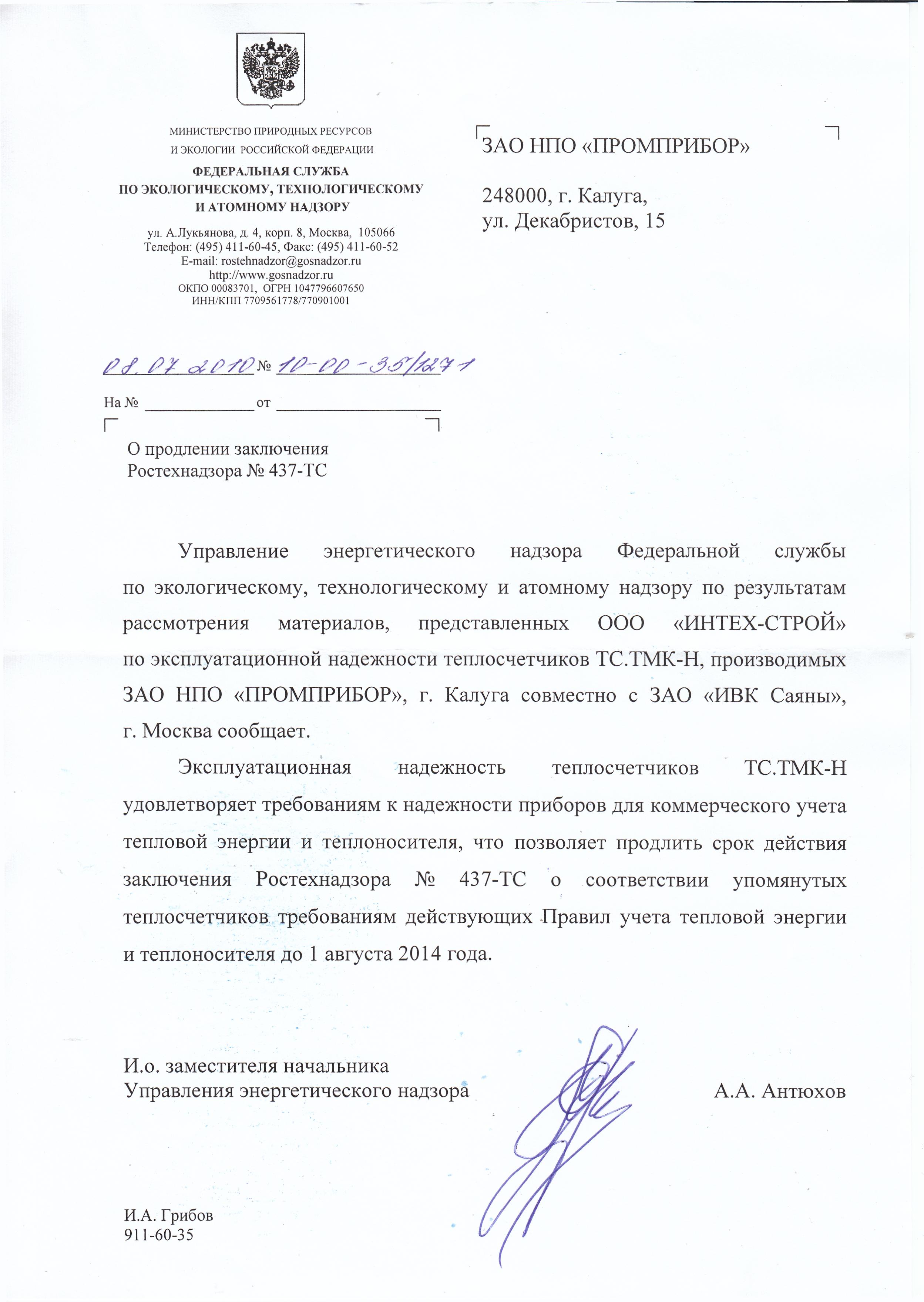

- Экспертное заключение (лист 1) (554 Кб) (продлено до 01.08.2014 )
- Экспертное заключение (лист 2) (116 Кб)
- Экспертное заключение (лист 3) (96 Кб)
- Экспертное заключение (лист 4) (128 Кб)
- Экспертное заключение (лист 5) (52 Кб)
